Katup tabung gas dirancang sesuai dengan sifat gas yang dikontrolnya, struktur silinder, dan kondisi penggunaan. Meskipun banyak katup yang terlihat serupa, katup tersebut tidak dapat diganti secara otomatis.
Katup tabung gas oksigen menonjol karena fitur keselamatan dan kontrolnya yang khusus, menjadikannya penting untuk aplikasi medis dan industri. Oksigen mendukung pembakaran, beroperasi dalam silinder bertekanan tinggi, dan memerlukan kontrol yang cermat terhadap kontaminasi, penyegelan, dan aliran gas.
Katup yang digunakan untuk nitrogen, argon, helium, karbon dioksida, dan gas lainnya mungkin memiliki persyaratan bahan, tekanan, sambungan, dan keselamatan yang berbeda. Memahami perbedaan ini membantu pemasok gas, penyedia layanan kesehatan, produsen, dan tim pemeliharaan memilih katup yang tepat untuk setiap aplikasi.

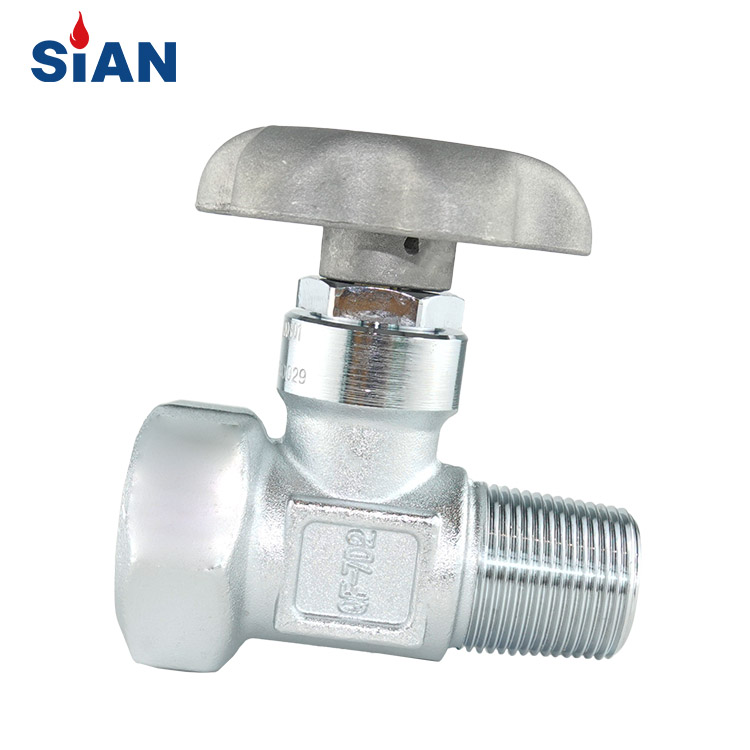

Katup silinder gas oksigen SiAN QF-7D2. Lihat halaman produk resmi untuk spesifikasi khusus model.
Mengapa Katup Oksigen Memerlukan Perhatian Khusus
Oksigen tidak mudah terbakar dengan sendirinya, namun sangat mendukung pembakaran. Bahan yang mungkin dapat diterima dalam layanan gas biasa bisa menjadi tidak aman jika mengandung minyak, lemak, residu organik, atau kontaminan lainnya bila terkena oksigen bertekanan.
Karena alasan ini, pemilihan katup oksigen melibatkan lebih dari sekadar memeriksa apakah katup dapat menahan tekanan. Katup juga harus sesuai untuk layanan oksigen, dibersihkan dengan benar, disegel dengan benar, dan kompatibel dengan silinder dan peralatan hilir.
Persyaratannya mungkin juga berbeda antara oksigen industri dan oksigen medis. Sistem industri dapat digunakan untuk pemotongan, pengelasan, pemrosesan logam, atau pekerjaan laboratorium, sementara sistem medis mungkin memerlukan kontrol tambahan terkait kebersihan, keselamatan pasien, pengaturan aliran, dan kompatibilitas peralatan kesehatan.
Komposisi Bahan dan Kompatibilitas Oksigen
Pemilihan material adalah salah satu perbedaan terpenting antara katup tabung oksigen dan katup yang digunakan untuk gas lainnya. Katup oksigen biasanya menggunakan kuningan atau baja tahan karat yang kompatibel dengan oksigen, tergantung pada desain produk dan aplikasinya. Paduan, kondisi permukaan, komponen penyegelan, dan proses pembuatan harus dievaluasi bersama.
Persoalan utamanya bukan sekadar apakah suatu material kuat atau tahan korosi. Ia juga harus bekerja dengan aman dalam layanan oksigen bertekanan dan menghindari risiko penyalaan yang tidak perlu. Komponen harus bebas dari minyak, lemak, dan zat lain yang dapat bereaksi di lingkungan yang kaya oksigen.
Katup untuk gas inert seperti nitrogen, argon, atau helium dapat menggunakan kuningan, baja tahan karat, aluminium, atau bahan lain yang sesuai. Namun kesesuaian material tetap bergantung pada gas, tekanan, suhu, kemurnian, dan tujuan penggunaan. Bahan yang cocok untuk satu layanan gas tidak secara otomatis disetujui untuk oksigen.
Peringkat Tekanan dan Kompatibilitas Silinder
Silinder oksigen biasanya diisi dan disimpan pada tekanan tinggi, sehingga katup harus sesuai dengan tekanan kerja terukur silinder. Nilai pastinya bervariasi menurut silinder, model katup, kebutuhan pasar, dan standar teknis yang berlaku.
Halaman produk oksigen resmi SiAN memberikan informasi khusus model. Misalnya, model QF-7D2 08-857-712 terdaftar untuk layanan O₂/Air/N₂ dengan tekanan kerja 15 MPa, ulir saluran masuk PZ27.8, dan sambungan saluran keluar G5/8-INT. Spesifikasi ini hanya berlaku untuk model tersebut.
Katup tabung gas lainnya mungkin memiliki peringkat tekanan dan konfigurasi sambungan yang berbeda. Katup nitrogen atau argon mungkin dirancang untuk kisaran tekanan yang serupa, tetapi hal itu tidak membuatnya cocok untuk oksigen secara otomatis. Layanan gas dan dokumentasi teknis harus diperiksa sebelum penggantian.
Peringkat tekanan juga perlu dibedakan dari tekanan pengiriman. Katup silinder mengontrol akses ke gas yang disimpan, sedangkan pengatur tekanan biasanya mengurangi tekanan ke tingkat yang dibutuhkan oleh peralatan medis atau proses industri.
Tekanan Residu dan Pengendalian Kontaminasi
Beberapa katup tabung oksigen dilengkapi dengan fungsi tekanan sisa. Katup tekanan sisa, atau RPV, membantu menjaga tekanan positif di dalam silinder setelah digunakan. Hal ini dapat mengurangi risiko masuknya udara, kelembapan, dan kontaminan eksternal ke dalam silinder saat tekanan turun.
RPV tidak disertakan dalam setiap katup oksigen, dan desain serta kinerjanya bergantung pada model spesifik. Oleh karena itu, ini harus diperlakukan sebagai fitur khusus model dan bukan fungsi standar semua katup tabung oksigen.
Bahkan ketika RPV digunakan, penanganan yang benar tetap penting. Saluran keluar katup harus dilindungi dari kotoran dan kelembapan, dan silinder tidak boleh dibuka atau dimodifikasi oleh personel yang tidak berkualifikasi.

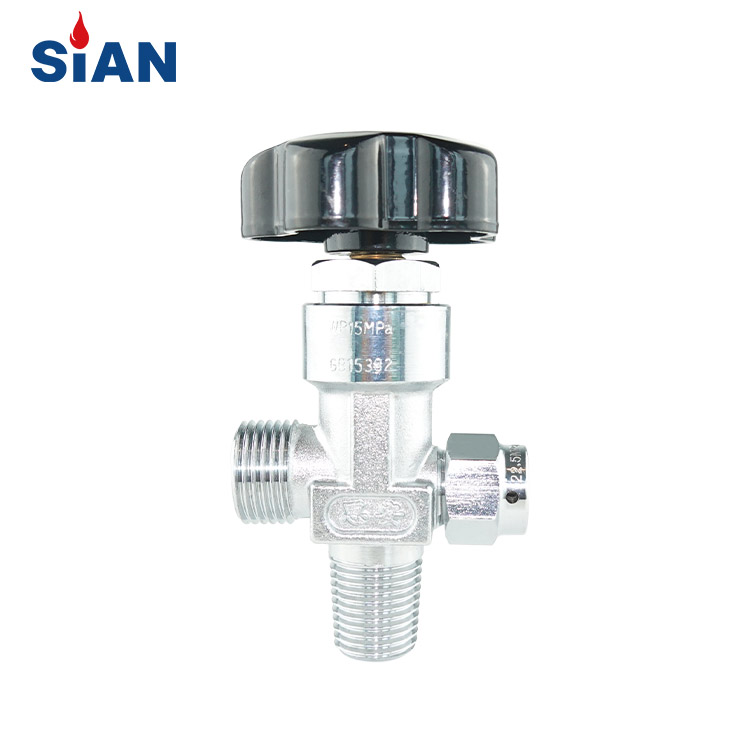

Katup silinder gas oksigen tipe diafragma SiAN QF-21A. Spesifikasi tekanan, sambungan, dan keselamatannya tercantum di halaman produk resmi.
Kontrol Aliran dalam Sistem Medis dan Industri
Katup tabung gas oksigen bertanggung jawab untuk membuka, menutup, dan mengisolasi pasokan gas. Pengiriman yang tepat biasanya dicapai oleh regulator, pengukur aliran, katup jarum, atau peralatan kontrol gas medis yang terhubung ke hilir.
Di fasilitas kesehatan, oksigen harus disuplai dengan laju aliran yang sesuai untuk pasien dan peralatan perawatan. Pengukur aliran terintegrasi dan pengatur presisi dapat membantu mengalirkan oksigen secara akurat untuk memenuhi persyaratan klinis, namun fungsi ini tidak boleh dikaitkan dengan katup silinder kecuali jika secara khusus disertakan dalam desain produk.
Dalam aplikasi industri, oksigen dapat digunakan untuk pemotongan, pengelasan, pendukung pembakaran, proses oksidasi, atau operasi laboratorium. Kontrol aliran tetap penting, meskipun akurasi dan metode kontrol yang diperlukan bergantung pada peralatan dan proses.
Untuk gas inert seperti nitrogen, helium, atau CO₂, pengaturan aliran tetap penting tetapi biasanya kurang penting dibandingkan skenario terapi oksigen. Namun demikian, laju aliran yang salah masih dapat mempengaruhi kualitas pengelasan, hasil laboratorium, stabilitas tekanan, atau efisiensi produksi.
Persyaratan Kemurnian, Pembersihan, dan Penyegelan
Kemurnian oksigen dipengaruhi oleh sumber gas, silinder, proses pengisian, katup, regulator, selang, dan peralatan yang terhubung. Katup harus memberikan penyegelan yang efektif dan tidak boleh memasukkan kontaminan ke dalam jalur gas.
Komponen layanan oksigen memerlukan pembersihan dan penanganan yang hati-hati. Pelumas, partikel logam, debu, dan residu organik dapat menimbulkan risiko keselamatan bila terkena oksigen bertekanan. Hanya bahan dan produk perawatan yang disetujui untuk layanan oksigen yang dimaksudkan yang boleh digunakan.
Katup untuk nitrogen, argon, helium, atau karbon dioksida juga perlu mencegah kebocoran dan kontaminasi, namun kebutuhan pembersihan dan materialnya mungkin berbeda tergantung pada gas dan aplikasinya. Ini tidak berarti bahwa katup gas lainnya tidak memiliki persyaratan keselamatan; ini berarti bahwa setiap layanan gas harus dievaluasi berdasarkan bahaya dan kondisi pengoperasiannya masing-masing.
Standar dan Sertifikasi
Katup tabung gas oksigen dapat diproduksi sesuai dengan standar nasional atau internasional, namun kepatuhan harus selalu diverifikasi untuk model dan pasar tertentu.
Katup silinder oksigen QF-7D2 SiAN terdaftar dengan standar produksi GB15382-2009. Model QF-21A-nya juga terdaftar untuk layanan O₂/Air/N₂ dengan tekanan kerja 15 MPa, ulir saluran masuk dan keluar tertentu, rangkaian perangkat keselamatan khusus model, dan GB15382-2009.
Spesifikasi ini tidak secara otomatis berlaku untuk setiap katup oksigen yang disuplai oleh pabrikan. Dokumen sertifikasi dan kepatuhan harus diperiksa berdasarkan model produk, konfigurasi, peringkat tekanan, sambungan, dan aplikasi yang dimaksudkan.
Sistem oksigen medis mungkin juga memerlukan persetujuan atau dokumentasi tambahan tergantung pada negara, institusi layanan kesehatan, standar silinder, dan sambungan peralatan. Pembeli harus meminta lembar data yang relevan, gambar teknis, petunjuk pemasangan, laporan pengujian, pernyataan kesesuaian, informasi suhu pengoperasian, dan sertifikasi yang berlaku sebelum membeli.
Cara Memilih Katup Silinder Oksigen yang Benar
Langkah pertama adalah mengidentifikasi layanan dan aplikasi gas. Konfirmasikan apakah katup akan digunakan untuk oksigen industri, oksigen medis, udara yang diperkaya oksigen, atau aplikasi gabungan O₂/Udara/N₂.
Selanjutnya periksa ulir leher silinder, sambungan outlet, tekanan kerja, diameter nominal, jenis katup, dan arah pemasangan. Detail ini harus sesuai dengan silinder dan regulator hilir. Kesamaan visual tidak cukup untuk memastikan kompatibilitas.
Bahan, komponen penyegel, persyaratan pembersihan oksigen, fungsi tekanan sisa, perangkat keselamatan, dan kisaran suhu pengoperasian harus ditinjau ulang. Jika katup akan digunakan dalam sistem medis atau sistem dengan kemurnian tinggi, kebersihan dan dokumentasi yang diperlukan harus dikonfirmasi sebelum memesan.

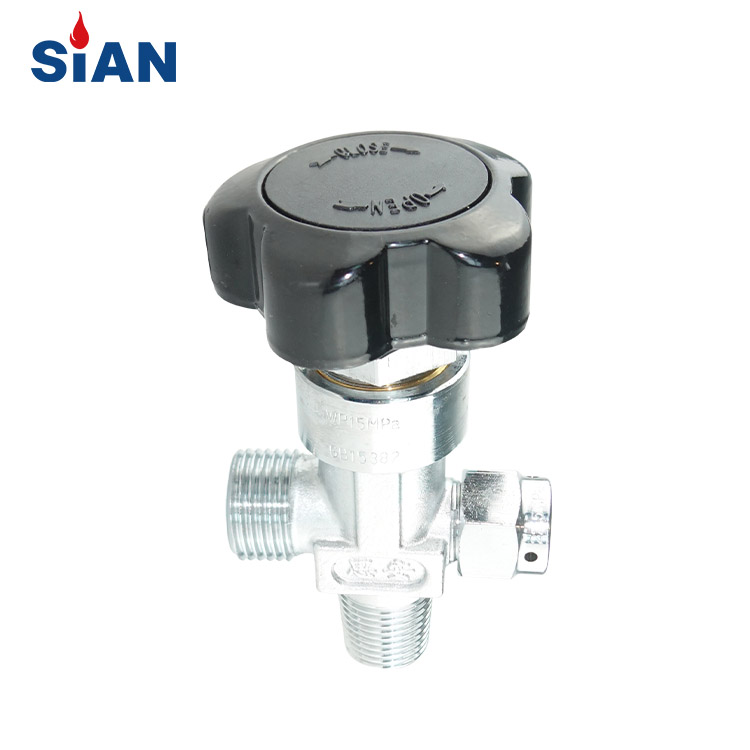

Konfigurasi katup silinder oksigen dan gas nitrogen SiAN lainnya untuk aplikasi silinder gas industri.
Katup yang cocok adalah katup yang cocok dengan sistem gas secara keseluruhan. Memilih model hanya karena memiliki tingkat ulir atau tekanan yang benar masih dapat menimbulkan masalah jika layanan gas, bahan penyegel, atau ruang lingkup sertifikasi tidak sesuai.
Instalasi dan Pemeliharaan
Katup oksigen harus dipasang oleh personel terlatih sesuai instruksi pabrik. Sebelum pemasangan, periksa katup, sambungan silinder, ulir, segel, dan saluran keluar dari kerusakan atau kontaminasi.
Jangan gunakan pelumas berbahan dasar minyak, bahan penyegel yang tidak disetujui, atau alat kelengkapan yang tidak kompatibel. Hindari benturan, pengencangan yang berlebihan, modifikasi yang tidak sah, dan pembukaan katup yang cepat dan tidak terkendali. Sistem gas harus diuji kebocorannya setelah pemasangan.
Silinder harus diamankan dan disimpan di tempat yang sesuai dan berventilasi, jauh dari panas, percikan api, oli, gemuk, dan bahan mudah terbakar. Jika katup menjadi sulit dioperasikan, menunjukkan kerusakan yang terlihat, atau gagal dalam uji kebocoran, katup tersebut harus dikeluarkan dari layanan dan diperiksa oleh personel yang berkualifikasi.
Solusi Katup Silinder Gas Oksigen SiAN
SiAN, dioperasikan oleh Ningbo Fuhua Valve Co., Ltd., memasok katup tabung gas industri, katup gas medis, dan produk terkait. Ini resmi Kisaran katup silinder O₂/Udara/N₂ termasuk tipe jarum, tipe diafragma, koneksi aksial, dan konfigurasi katup lainnya.
Spesifikasi produk bervariasi menurut model. Pelanggan harus memberikan jenis gas, standar silinder, tekanan kerja, ulir saluran masuk, sambungan saluran keluar, suhu, aplikasi, dan dokumen keselamatan atau sertifikasi yang diperlukan sehingga konfigurasi yang benar dapat dikonfirmasi.
Pertanyaan yang Sering Diajukan
Bisakah katup untuk nitrogen atau argon digunakan untuk oksigen?
Tidak secara otomatis. Katup harus diverifikasi untuk layanan oksigen, termasuk bahannya, kondisi pembersihan, komponen penyegelan, peringkat tekanan, dan dokumentasi yang berlaku.
Apakah semua katup tabung oksigen dilengkapi katup tekanan sisa?
Tidak. Fungsi tekanan sisa bersifat spesifik model dan harus dikonfirmasi dalam lembar data produk.
Apakah katup tabung oksigen mengontrol aliran pengiriman akhir?
Biasanya, katup silinder berfungsi untuk mematikan dan mengisolasi gas, sementara regulator hilir, pengukur aliran, atau perangkat kontrol mengatur tekanan dan aliran pengiriman akhir.
Berapa tingkat tekanan yang harus dimiliki katup oksigen?
Peringkat tekanan yang benar bergantung pada silinder, model katup, persyaratan lokal, dan aplikasi. Misalnya, SiAN mencantumkan beberapa model O₂/Udara/N₂ pada 15 MPa, namun nilai ini tidak boleh diterapkan pada setiap katup oksigen.
Kesimpulan
Katup tabung gas oksigen berbeda dengan katup tabung gas lainnya karena servis oksigen memerlukan kontrol yang cermat terhadap tekanan, bahan, kebersihan, penyegelan, dan risiko kontaminasi. Oksigen mendukung pembakaran, sehingga katup dan komponen yang terhubung harus sesuai untuk tujuan servis dan ditangani dengan benar.
Pilihan yang tepat bergantung pada konfigurasi lengkap, termasuk gas, silinder, tekanan, sambungan, regulator, lingkungan pengoperasian, fungsi keselamatan, dan dokumen sertifikasi. Kunjungi Katup SiAN untuk mengeksplorasi solusi katup tabung gas oksigen dan meminta informasi teknis khusus model untuk aplikasi Anda.
